Lu Fan, Ole Jung, Markus Herrmann, Marina Shirokikh, Sanja Stojanovic, Stevo Najman, Fabian Körte, Xin Xiong, Katja Schenke-Layland,* et Mike Barbeck

Le réticulation du collagène utilisant les rayons ultraviolets A et la riboflavine (UVA/R) est devenu une technique clé dans les thérapies cliniques, notamment en ophtalmologie depuis les années 1990. Malgré son adoption clinique, le manque de clarté du mécanisme détaillé et l'impératif d'un procédé de fabrication affiné nécessitent des recherches supplémentaires. Cette étude fait progresser la compréhension du collagène réticulé UVA/R, en se concentrant sur l'identification des principaux sites de réticulation à l'aide de sept peptides synthétiques et sur l'exploration des voies du réticulation médiée par riboflavine.

Les résultats démontrent que les résidus de tyrosine sont des sites clés de réticulation, et que la riboflavine joue un double rôle à la fois comme catalyseur et inhibiteur compétitif dans le processus de réticulation. De plus, la matrice de collagène rétiticulée UVA/R présente un équilibre plus harmonieux entre stabilité et dégradabilité comparé aux matrices de collagène chimiquement réticulées, associé à des propriétés mécaniques supérieures et une biocompatibilité accrue. Des expériences in vivo poursuivraient.

1. Introduction

Les collagènes ont été largement utilisés dans divers domaines biomédicaux comme biomatériaux fonctionnels, notamment la cicatrisation, les greffes osseuses et la régénération, l'ophtalmologie, l'ingénierie cardiovasculaire et les tissus neuronaux.     Pour optimiser la fonction des collagènes, principalement le collagène de type I (collagène), dans ces applications, la réticulation est souvent impérative, améliorant ses propriétés mécaniques, sa biostabilité, sa biocompatibilité et d'autres fonctionnalités. Parmi les diverses technologies de réticulation, la réticulation des rayons ultraviolets A et de la riboflavine (UVA/R) se distingue comme une technique particulièrement prometteuse, ayant été approuvée pour une utilisation clinique en thérapie ophtalmologique depuis le début des années 1990.   Cette commodité et cette sécurité inhérentes offrent un potentiel considérable pour étendre l'application des collagens dans divers domaines biomédicaux.

Le domaine de la réticulation photocroisée UVA progresse rapidement, révélant des applis prometteurs à travers les disciplines médicales. Son utilité s'étend désormais à la création d'hydrogels innovants visant à minimiser les adhérences postopératives, ce qui a le potentiel de re-olutionner la récupération après chirurgie laparoscopique. De plus, la cornée porcine acellulaire reticulée UVA/R est évaluée comme un potentiel échafaudage pour la thèse Boston Keratopros, reflétant des progrès significatifs en matière de biocompatibilité et d'efficacité. L'application de cette technique s'est diversifiée, avec des méthodes révolutionnaires telles que la préparation sans glutaraldéhyde pour les implants cardiaques, l'ingénierie des tissus du ménisque, le dispositif contrôlé de délivrance de médicaments, et étend son influence à des domaines de recherche de pointe tels que la bioimpression 3D et les systèmes organe-sur-puce, mettant en avant le potentiel dynamique de la réticulation UVA/R dans le génie biomédical moderne.

Malgré ces applications prometteuses, le mécanisme de délicatisation du croisement UVA/R reste un sujet de recherche et de débat en cours. De nombreuses études suggèrent que la riboflavine agit principalement comme un photocatalyseur générant des espèces réactives de l'oxygène (ROS) pour induire l'oxydation et la polymérisation du collagène. D'autres théories suggèrent qu'il s'agit d'un procédé photochimique beaucoup plus complexe, qui dépend de l'exposition à l'oxygène et/ou aux UVA. Des débats existent également concernant les sites de réticulation spécifiques sur les molécules de collagène, certains affirmant une non-sélectivité, tandis que d'autres évoquent des acides aminés comme la lysinus, l'histidine, l'arginine, la tyrosine ou la méthionine.

 Ces points de vue divergents sur les mécanismes de réticulation UVA/R soulignent un manque de compréhension globale, présentant des défis dans la normalisation des processus de fabrication et dans l'évaluation réglementaire des dispositifs médicaux. Pour combler ces lacunes de connaissance et potentiellement augmenter les applications utilisant le collagène, notre étude étudie les principes fondamentaux de la réticulation UVA/R.

En explorant des explications mécanistes alternatives et en démêlant les interactions complexes entre le collagène et le ri-boflavine, nous fournissons des informations précieuses qui contribueront à l'affinement et à l'optimisation des techniques de réticulation UVA/R.   Cependant, l'étude du mécanisme de réticulation dans le collagène présente des défis importants en raison des processus photochimiques dynamiques et de la complexité moléculaire du collagène. Pour déchiffrer ces mécanismes détaillés, des techniques expérimentales avancées et des méthodes analytiques complètes sont nécessaires pour identifier et caractériser avec précision les intermédiaires transitoires et les voies de route. De plus, la variabilité des propriétés physiques et chimiques du collagène, influencée par la source, le type, le traitement et les facteurs environnementaux du collagène, ajoute des couches de difficulté à ces études, nécessitant une approche nuancée pour comprendre pleinement le processus de réticulation.

Dans notre étude, nous avons adopté un cadre expérimental innovant, synthétisant sept peptides synthétiques représentant des sites de réticulation potentielles cruciaux sur le collagène, en nous concentrant sur des résidus d'acides aminés tels que la tyrosine (Y), la lysine (K), l'arginine (R), la methionine (M), l'histidine (H), le tryptophane (W) et la phénylalanine (F). Ces acides aminés ont été sélectionnés pour leurs groupes réactifs et leurs positions dans la région non hélicoïdale de la molécule de collagène, plus accessible pour les réactions de réticulation et cruciale pour améliorer les propriétés mécaniques.  (Figure 1) En exposant ces peptides et le collagène natif à des rapports variables d'énergie UVA et de ri-boflavine, nous avons disséqué le processus de réticulation à l'aide de chromatographie liquide-spectrométrie de masse (LC-MS). Nous avons également comparé la réticulation UVA/R avec les réticulateurs chimiques, en utilisant la microspectroscopie Raman pour discerner des altérations moléculaires distinctes après la réticulation. Nous avons évalué la résistance mécanique, la stabilité thermique, la résistance à la dégradation et la cytotoxicité, aboutissant à des essais d'implantation in vivo pour évaluer la biocompatibilité et le potentiel de régénération tissulaire.

En disséquant le processus de réticulation au niveau moléculaire, notre étude révèle des informations cruciales sur les rôles et interactions de certains acides aminés, éclairant ainsi la dynamique complexe de la réticulation UVA/R. Ces découvertes ont des implications considérables pour l'avancement de la science des biomatériaux, constituant une base pour le développement de biomatériaux avancés, biocompatibles et mécaniquement robustes, ouvrant ainsi la voie à des applications biomédicales plus efficaces et plus sûres.

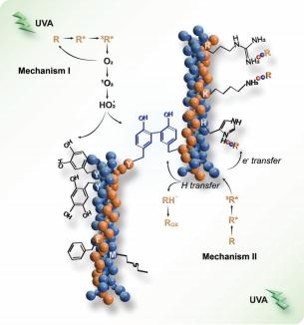

Figure 1.  Schéma du crosscrossing UVA/riboflavine collagène. UVA : Ultraviolet Lumière A, source de photo-activation. R : riboflavine à l'état fondamental. R* : état excité de riboflavine lors de l'exposition initiale aux UVA. 3 R* : État triplet ri- boflavine après un croisement intersystème, un état d'énergie plus élevé capable d'engager des réactions de réticulation. O2 : oxygène moléculaire. 1 O2 : oxygène singulet, une espèce réactive d'oxygène générée par transfert d'énergie de la riboflavine photoactivée vers l'oxygène moléculaire. Ho2 • : radical hydroperoxyle. RH : structure générale représentant un donneur d'hydrogène.  Rox : forme oxydée du donneur d'hydrogène après transfert d'hydrogène. Acides aminés : Y (tyrosine), K (lysine), R (arginine), M (méthionine), H (histidine), W (tryptophane, absent du collagène porcin de type I), F (phénylalanine).

2. Résultats et discussion

2.1. Préparation et caractérisations de la matrice de collagène

Le collagène de type I, extrait de la peau de porc en raison de sa ressemblance étroite avec le tissu humain, constitue un cadre solide pour l'ingénierie tissulaire. Cette forme de collagène est idéale pour les applications biomédicales en raison de son abondance dans la peau et de sa structure triple hélicoïdale bien définie comprenant deux chaînes α1 et une chaîne α2 (Figure2A). SDS-PAGE a indiqué l'intégrité et la pureté de notre collagène d'origine porcine après une série de processions d'homogénéisation mécanique, utilisant le collagène de queue de rat comme témoin.

La figure 2B présente des bandes distinctes dans le gel SDS-PAGE pour le collagène d'origine de la peau de porc (P-col) et le collagène dérivé de la queue de rat (R-col), mettant en évidence les bandes α 1 et α2 à ≈150 et 140 kDa, respectivement. Aucune autre bande inférieure aux 100 kDa n'a été observée. Des bandes de poids moléculaire plus élevées, correspondant aux dimères (β) et aux trimers (y), étaient également discernables, indiquant la haute pureté de la matrice de collagène et son intégrité maintenue après le traitement mécanique. La spectroscopie de dichroïsme circulaire (DC) a fourni une confirmation supplémentaire, montrant des pics caractéristiques négatifs et positifs qui indiquent la présence de la conformation triple hélicoïdale bien maintenue du collagène (Figure2C). Une telle pureté élevée et une intégrité structurelle sont cruciales pour une interaction efficace avec les agents réticulants et une analyse précise des propriétés mécaniques.

La microscopie électronique à balayage (MEB) a été employée pour évaluer les changements morphologiques des matrices de collagène avant et après le croisement UVA/R.  (Figure 2D) Initialement, le collagène non réticulé présentait une texture de surface cristalline unique dans son état hydraté-gelé, s'écartant de la structure fibrillaire conventionnelle en raison de l'homogénéisation et des processus d'agitation/écumage mis en place lors de sa préparation (Figure 2Da). Cette perturbation intentionnelle était nécessaire pour la conception ultérieure de la matrice. Après la réticulation, une transformation notable a été observée dans la matrice de collagène réticulée UVA/R. Il présentait une architecture complexe et poreuse avec des vides et des pores interconnectés, de 1 à 20 μm, contribuant à sa complexité tridimensionnelle. (Figure 2Db) L'hétérogénéité de la taille des pores peut favoriser un environnement plus naturel et dynamique pour les cellules, permettant une adhésion cellulaire, une migration et une diusion des nutriments variés, essentielles à la régénération et à la réparation des tissus. De plus, les fibres de collagène restructurées peuvent renforcer les signaux mécaniques qui guident l'alignement cellulaire et la dierentiation, contribuant ainsi à la formation d'une structure tissulaire plus fonctionnelle et organisée dans les applications biomédicales.

De plus, la densification et l'augmentation de la densité résultant de la lyophilisation suggèrent une résistance accrue à la déformation mécanique, une caractéristique essentielle pour les biomatériaux exposés à des contraintes physiologiques (Figure 2Dc,d). Cette robustesse mécanique accrue garantit non seulement l'intégrité structurelle de la matrice de collagène sous diverses conditions physiques, mais prolonge également potentiellement sa durée de vie fonctionnelle, la rendant plus adaptée aux applications biomédicales à long terme telles que les dispositifs implantables ou les structures tissulaires.

Figure 2.  Caractérisation structurelle et mécanique du collagène avant et après le traitement UVA/riboflavine. A) Modèle moléculaire de la structure à triple hélice de type collage I, le bloc fondamental des matrices de collagène. B) ANALYSE SDS-PAGE montrant la caractérisation du collagène de type I extrait de la queue de rat (R-col) et de la peau de porc (P-col). C) Spectres de dichroïsme circulaire (CD) de R-col et P-col, avec ellipticité indiquant la préservation de la structure secondaire colla-gen. D) Images de microscopie électronique à balayage présentant l'examen morphologique du collagène non réticulé et du collagène reticulé UVA/R dans leur état hydraté-congelé (a,b), ainsi qu'à l'état lyophilisé (c,d).

2.2. Exploration du mécanisme de réticulation UVA/R

Après avoir établi les aspects fondamentaux de la préparation de la matrice de collagène et analysé ses caractéristiques initiales, nous avons ensuite exploré le mécanisme de la réticulation UVA/R, un processus clé qui modifie et améliore significativement les propriétés de la matrice. Cette section étudie où se forment les réticulations sur la molécule de collagène, le rôle de la riboflavine en tant que catalyseur ou participant, et postule également la nécessité d'ajuster la réticulation UVA/R du collagène dans diverses applications.

2.2.1. Où se forment les liaisons croisées sur la molécule de collagène ?

Dans notre étude, nous avons examiné le mécanisme de réticulation du collagène de type I au niveau moléculaire, en nous concentrant sur les régions non hélicoïdales qui améliorent les propriétés mécaniques après la réticulation. En utilisant sept peptides synthétiques représentant des acides aminés cruciaux — tyrosine (Y), lysine (K), arginine (R), méthionine (M), histidine (H), tryptophane (W) et phénylalanine (F) — nous avons cherché à identifier des sites spécifiques de réticulation. Ces acides aminés étaient reconnus pour leurs fonctions réactives distinctes et leurs positions stratégiques au sein du collagène de la molécule (Figure S1, Formation de soutien). Plus précisément, la tyrosine (Y) possède un groupe phénol réactif capable de s'engager dans des liaisons covalentes. La lysine (K) et l'arginine (R) sont dotées de groupes aminés qui sont des candidates pour la formation de liaisons chimiques.

L'histidine (H) est charitée par un cycle imidazole, et la phénylalanine (F) par un anneau aro-matique, deux sites potentiels de réactivité. Nos analyses LC-MS ont délimité un schéma distinct : des modifications post-traitement UVA/R sont survenues exclusivement dans des pep-tides porteurs de tyrosine, probablement dues à la génération d'âges de liaison covalente di-tyrosine (Figure 3A,B). Cette spécificité a été accentuée par l'absence de produits de liaison covalente dans les six autres acides aminés, y compris les peptides, soulignant le rôle préférentiel de la ty-rosine dans le mécanisme de réticulation (Figures S2 et S3, Informations complémentaires). La propension à la formation de di-tyrosyne, initialement avancée à partir de nos études sur les peptides synthétiques, a été confirmée de manière constructive par l'analyse LC-MS des hydrolysats de collagène reticulé UVA/R (Figure 3C,D).

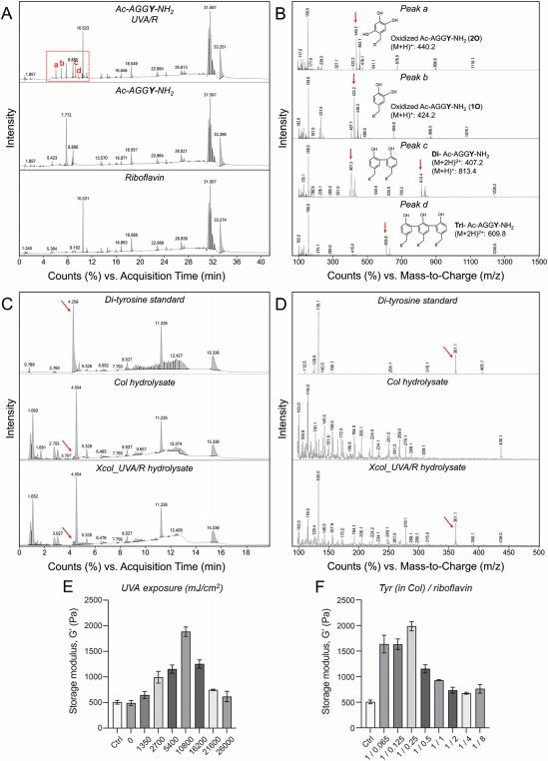

Lors de l'examen du collagène reticulé UVA/R, la di-tyrosine a été identifiée de manière fiable en utilisant le mode de surveillance des réactions multiples (MRM) en spectrométrie de masse et authentifiée par comparaison avec un standard de di-tyrosine (di-tyrosine standard). Notamment, notre examen LC-MS des hydrolysats de collagène a révélé un pic très proche, mais aussi dis-indissociable de la norme de di-tyrosine (LC-MS). En reconnaissant la probabilité de variations isomériques ou spatiales au sein des molécules de collagène, nous déduisons prudemment, en fonction des considérations de masse, que les pics coïncidants pourraient représenter des formes de di-tyrosine (Figure S4, Informations à l'appui). Compte tenu de la présence protéique du collagène de type I porcin (les numéros d'accès A0A1S7J210 pour COL1A1 et A0A1S7J1Y9 pour COL1A2), la molécule complète de collagène devrait présenter un poids moléculaire de 282,85 kDa, englobant 3152 résidus d'acides aminés, dont 13 résidus de tyrosines.

Si l'on suppose que tous ces résidus de tyrosine sont également réactifs et disponibles pour la réticulation, notre LC-MS indique qu'une estimation conservatrice de la tyrosine réticulée dans la matrice de collagène est d'au moins 14,3 % (Figure S5, Informations de soutien). Cette déduction est essentielle pour évaluer l'étendue de la réticulation du collagène affectée par les conditions UVA/R et enrichit notre compréhension de ses mécanismes de traitement.

La validation de la di-tyrosine dans le collagène réticulé UVA/R hydrolysé est une affirmation clé de l'exclusion de la tyrosine dans le schéma de réticulation. Ces preuves font non seulement écho aux résultats expérimentaux sur les peptides synthétiques, mais illustrent également la pertinence pratique du réticulation de la tyrosine dans les matrices de collagène. La présence de di-tyrosine constitue une caractéristique moléculaire du succès du crosscrossing, offrant une perspective essentielle qui devrait être cruciale pour affiner les technologies de réticulation UVA/R dans le collagène adaptées aux usages biomédicaux.

2.2.2. Riboflavine : Catalyseur de réticulation ou participant ?

En explorant le rôle de la riboflavine dans la réticulation du collagène, notre étude met en lumière sa double fonction à la fois de catalyseur et de parasite.  En examinant la relation entre les ratios tyrosine et riboflavine dans les systèmes peptidique et collagène, nous avons observé des tendances notables similaires : une corrélation positive entre l'ecacy réticulant et la riboflavine à des rapports plus faibles, qui s'inverse à des concentrations plus élevées (Figure 3E). Par exemple, dans le collagène, à des concentrations plus faibles de riboflavine (rapports tyrosine/riboflavine de 1/0625 à 1/0,25), on a observé une augmentation significative du module d'âge de l'histoire par rapport au collagène non réticulé. Cependant, à des concentrations plus élevées, le module de stockage a fortement décliné (Figure 3F).

La réduction notable de la résistance mécanique des matrices col-lagen à des concentrations élevées de riboflavine a incité à explorer les mécanismes sous-jacents.  Notre étude a été guidée par un modèle cinétique théorique, indiquant une dépendance critique des deux voies de la pho-crosslinking médiée par la riboflavine sur les niveaux ambiants d'oxygène. Ce modèle a inspiré notre découverte : l'efficacité de la réticulation est fortement sensible à la concentration de riboflavine, en particulier dans les environnements à disponibilité persistante d'oxygène.

Ce comportement photochimique nuancé de la riboflavine suggère deux voies de réaction principales lors de l'excitation UVA, comme illustré à la Figure 1. Initialement, la riboflavine agit comme un photocatalyseur, générant des ROS qui facilitent la réticulation intermoléculaire, principalement sur les résidus de tyrosine situés dans les régions non hélicoïdales du collagène. Ce processus renforce les propriétés mécaniques de la matrice. Cependant, une voie alternative devient prédominante à des concentrations plus élevées de riboflavine, où la riboflavine interagit activement dans la réaction de réticulation, épuisant les ROS et diminuant par conséquent l'efficacité de la réticulation. De plus, les processus de transfert d'électrons peuvent induire des interactions entre des résidus d'acides aminés chargés positivement comme la lysine, l'histidine et l'arginine, ainsi que la riboflavine chargée négativement, ce qui peut influencer les propriétés mécaniques de la matrice de collagène. Cet aspect mérite une validation expérimentale supplémentaire.

De plus, l'exposition aux UVA pour la réticulation du ma-trix du collagène a également été optimisée dans notre étude. Nos résultats, illustrés à la Figure 3E , indiquent que l'exposition optimale aux UVA pour la réticulation entre matrices collagénétiques était de 10800 mJ cm_2. Au-delà de cette dose UVA, le module de stockage des matrices de collagène a nettement diminué, suggérant une possible dégradation du pli de collagène dû à une surexposition. Fait intéressant, pour la réticulation peptidique, la dose optimale d'UVA était nettement plus faible, à 600 mJ cm_2 (Figure S6, informations à l'appui) ; et dans un autre travail, Ue-mura et al. ont identifié que l'exposition optimale aux UVA pour le réticulation du collagène dentine humain était de 1600 mJ cm_2.

Dans l'ensemble, ces analyses révèlent une couche supplémentaire du mécanisme de réticulation UVA/R, soulignant la nécessité cruciale d'ajuster la concentration de riboflavine et l'exposition aux UVA pour des applications pratiques. La différence notable entre les milieux tissulaires in vivo et les systèmes de réticulation du collagène in vitro est substantielle. Les variations des sources de collagène (teneur en résidus de tyrosine), la concentration, la densité et les différentes conditions tampons nécessitent des approches adaptées pour ajuster la concentration de riboflavine et l'exposition aux UVA afin d'obtenir des résultats optimaux de réticulation.

Figure 3.  Dissection du mécanisme de réticulation UVA/R dans le collagène. A) CHROMATOGRAMMES LC-MS post-traitement UVA/R du peptide Ac-AGGY-NH2 avec des échantillons témoins d'Ac-AGGY-NH2 et de riboflavine.  B) Spectres de masse corrélés avec les pics nouvellement émergés (a–d) dans les chromatogrammes d'Ac-AGGY-NH2 traités par les UVA/R. C) chromatogrammes LC-MS de di-tyrosine standard et hydrolysés de collagène non réticulé et de collagène crossticulé UVA/R, D) avec spectres de masse correspondants. E) Module de stockage (G') du collagène en fonction de l'exposition aux UVA (mJ cm_2), illustrant l'augmentation dépendante de la dose des propriétés mécaniques. F) Module de stockage (G') en relation avec le rapport Tyr (dans le collagène)/riboflavine, illustrant l'impact des concentrations variables de riboflavine sur la résistance mécanique des matrices de collagène.

2.3. Étude comparative de l'impact des UVA/R et de la réticulation chimique sur les matrices de collagène

Après avoir élucidé la complexité du mécanisme de réticulation UVA/R, nous avons porté notre attention sur l'étude comparative visant à évaluer de manière exhaustive les effets des différentes techniques chimiques de réticulation sur les matrices de collagène. Chaque analyse contribue à une compréhension globale des altérations structurelles et fonctionnelles induites par les UVA/R et d'autres méthodes de réticulation chimique.

2.3. 1. Microspectroscopie Raman

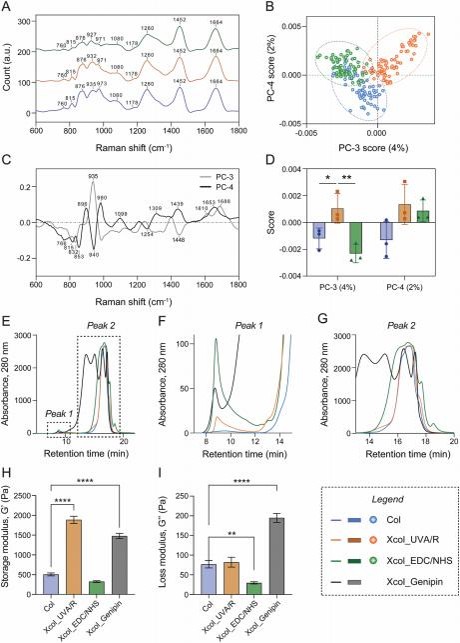

La microspectroscopie Raman a offert un éclairage profond sur l'intégrité moléculaire des matrices de collagène soumises à différentes techniques de réticulation. Les affectations détaillées des pics ainsi que leurs références correspondantes sont compilées dans le tableau S3 (Informations de soutien). Dans notre étude, le collagène reticulé Col UVA/R (Xcol_UVA/R) et le collagène reticulé EDC/NHS (Xcol_EDC/NHS) ont conservé leurs structures secondaires essentielles après la réticulation par rapport au collagène non réticulé (Col), comme en témoignent les bandes amidiques cohérentes sur tous les échantillons : Amide III (1260 cm_1), Amide II (1452 cm_1) et Amide I (1664 cm_1) (Figure4A).

Les spectres ont révélé que, bien que la structure caractéristique en triple hélice du collagène ait été maintenue intacte, des réductions notables de l'intensité des pics (815, 936, 971 et 1080 cm_1) associés aux vi-brations latérales des acides aminés impliqués dans les réactions UVA/R et EDC/NHS. De telles découvertes suggèrent des réarrangements moléculaires subtils mais définitifs dans l'architecture du collagène, en particulier des modes vibratoires d'absorption, tels que l'étirement C-C, le balancement de l'étirement C-C, et le balancement de CH3 dans les résidus de lysine, d'hydroxylysine et de tyrosine, qui sont cruciaux pour le processus de réticulation.

Notamment, l'étendue de la réduction d'intensité était plus prononcée dans la colla-gène reticulée EDC/NHS, indiquant une abondance plus élevée médiée par l'oflysine et l'hydroxylysine comparée aux réticulations médiées par la tyrosine dans la réticulation UVA/R. Un passage intrigant de 936 à 927 cm_1 après la réticulation EDC/NHS pourrait suggérer une tension accrue résultant de l'empaquetement des résidus de proline après la réticulation.

Un examen plus approfondi via l'analyse multivariée des composants principaux (PCA) a corroboré ces nuances structurelles, en distinguant entre les échantillons non traités et réticulés (Figure 4B–D). Le regroupement distinct des scores PC-3 et PC-4 a permis d'élucider les fondements moléculaires propres à chaque traitement, la réticulation UVA/R manifestant une empreinte moléculaire distincte par rapport à son homologue chimique. Les scores PC-3 ont été observés pour les spectres Xcol_UVA/R et les scores négatifs pour Col et Xcol_EDC/NHS. Cette tendance a été reflétée par le graphique de chargement PC-3, avec des pics marqués à 936 cm_1 (proline) et 1688 cm_1 (Amide I).

Parallèlement, les scores PC-4 ont révélé des plages positives pour Xcol_UVA/R et Xcol_EDC/NHS, tandis que les spectres Col se regroupaient dans la plage négative. Les charges correspondantes en PC-4 tracent précisément les pics associés à la réticulation à 896, 980, 1099, 1309, 1439 et 1655 cm_1, signifiant les modes vibrationnels de 0 (C-C), 0 (C-N), ainsi que la déformation des modes de torsion, de flexion ou de balancement CH3 /CH2, entre autres, renforçant les distinctions moléculaires entraînées par la réticulation observées.

La microspectroscopie Raman a fourni des motifs d'empreintes digitales moléculaires qui élucident les changements survenant au niveau moléculaire dans le collagène après la réticulation, ainsi que les différentes caractéristiques entre le collagène entretiécé par les méthodes UVA/R et EDC/NHS. Ces découvertes spectroscopiques sont essentielles pour orienter la fonctionnisation du collagène pour des applications biomédicales avancées.

2.3.2. Chromatographie à exclusion de taille de la matrice de collagène digérée

La chromatographie par exclusion de taille (CES) d'échantillons digérés à la collagénase a révélé des différences marquées dans le profil moléculaire des matrices de collagène après la réticulation (Figure 4E–G). Étant donné que la collagénase coupe principalement les liaisons peptidiques à l'intérieur des molécules de collagène aux triplets caractéristiques Gly-X-Y, où X et Y sont souvent des résidus de proline ou d'hydroxyproline, le processus de digestion enzymatique produit des fragments peptidiques plus petits. La présence de fragments peptidiques plus importants dans les échantillons réticulés, particulièrement visibles dans la région du pic 1, témoigne de l'efficacité de la réticulation pour empêcher la clivage enzymatique. Cette découverte était particulièrement marquée dans le samour réticulé UVA/R, où les entités peptidiques importantes ont été conservées dans une certaine mesure.

Figure 4.  Caractérisation complète des matrices de collagène non réticulé (Col), de collagène reticulé UVA/R (Xcol_UVA/R), de collagène reticulé EDC/NHS (Xcol_EDC/NHS) et de matrices de collagène reticulé de genipines (Xcol_Genipin). A–D) Analyse microspectroscopique Raman : (A) Spectres Raman moyens mettant en évidence des pics et des motifs distincts. Chaque condition a été reproduite au moins trois fois (n ≥ 3), avec plusieurs spectres acquis pour chaque réplication (n ≥ 25). Les résultats de l'analyse des données multivariées incluent les résultats de l'analyse en composantes principales (PCA) comprenant les charges spectrales PCA de PC-3 et PC-4 (C), le graphique des scores PC-4 versus PC-3 (B), ainsi que la représentation statistique des scores PC-3 et PC-4 comme des valeurs moyennes ± SD (D). Les ellipses de confiance dans (B) signifient des intervalles de confiance à 95 %. E–G) Analyse chromatographie par exclusion de taille : traces illustrant le comportement des matrices de collagène, détectées à l'aide d'un détecteur UV. Des vues rapprochées des pics 1 et 2 sont détaillées en (F) et (G). Modulus de stockage dynamique H (G') et I) modulus de perte (G'') extraits de la région LVE du plateau lors des balayages de fréquence.

similaire à celui des échantillons réticulés chimiquement. Une telle observation met en lumière l'efficacité comparable du croisement UVA/R avec les méthodes chimiques traditionnelles telles que l'EDC/NHS et la genipine pour protéger les matrices de collagène contre la digestion enzymatique. De plus, la réticulation UVA/R a démontré un profil avantageux avec moins de sous-produits plus petits par rapport à la réticulation chimique.

Les chromatogrammes pour les échantillons EDC/NHS et traités à la génipine ont montré des pics supplémentaires, suggérant la présence de sous-produits qui pourraient potentiellement entraîner des effets cytotoxiques ou provoquer des réponses immunitaires lorsqu'ils sont utilisés dans des applications biomédicales. En revanche, le procédé de réticulation UVA/R semble avoir donné un profil plus propre avec moins de fragmentation, ce qui peut se traduire par un profil de sécurité plus favorable pour les applications in vivo. L'intégrité moléculaire maintenue par la réticulation UVA/R, associée à son profil réduit de sous-produits, en fait une méthode puissante pour préparer des biomatériaux à base de collagène pour la médecine régénérative.

2.3.3. Propriétés rhéologiques

Les propriétés rhéologiques des matrices de collagène réticulé, telles qu'analysées par les balayages dynamiques d'amplitude et de fréquence de contraintes de cisaillement, ont permis d'apercevoir les implications mécaniques de chaque stratégie de réticulation à des températures physiologiques. (Figure 4H,I) Xcol_UVA/R a démontré un profil élastique amélioré, comme en témoigne son module de stockage, sans perte de résistance du matériau par correspondance. Cet équilibre entre élasticité et durabilité souligne le potentiel du cross-ticulation UVA/R à renforcer l'intégrité mécanique des échafaudages de collagène sans sacrifier la capacité du matériau à absorber et dissiper l'énergie, une caractéristique essentielle pour les biomatériaux qui doivent résister à des environnements physiologiques dynamiques.

En revanche, Xcol_EDC/NHS a présenté un modu-lus de stockage étonnamment plus faible (Figure 4I), ce qui suggère que, bien que la réticulation chimique avec EDC/NHS modifie le matériau, elle n'améliore pas uniformément les propriétés élastiques de la matrice de collagène. Cette découverte pourrait avoir des implications pour l'application des matériaux entretiliés EDC/NHS dans des situations où la qualité mécanique est une condition préalable. En revanche, Xcol_Genipin présentait un creux marqué de la stinness, comme l'indique son module de stockage plus élevé. Cependant, cette rigidité accrue peut imposer des limitations à la compatibilité fonctionnelle du matériau, notamment en ce qui concerne les activités cel-lulaires. Des matériaux excessivement IST pourraient potentiellement entraver la migration et la prolifération cellulaire, deux éléments essentiels à la régénération et à l'intégration des tissus.

Pris ensemble, ces résultats suggèrent que le crosscrossing UVA/R atteint un équilibre optimal entre rigidité et flexibilité, ce qui peut favoriser les fonctions cellulaires, offrant ainsi une voie prometteuse pour le développement ultérieur de scaold à base de collagène pour la médecine régénérative.

2.3.4. Stabilité thermique

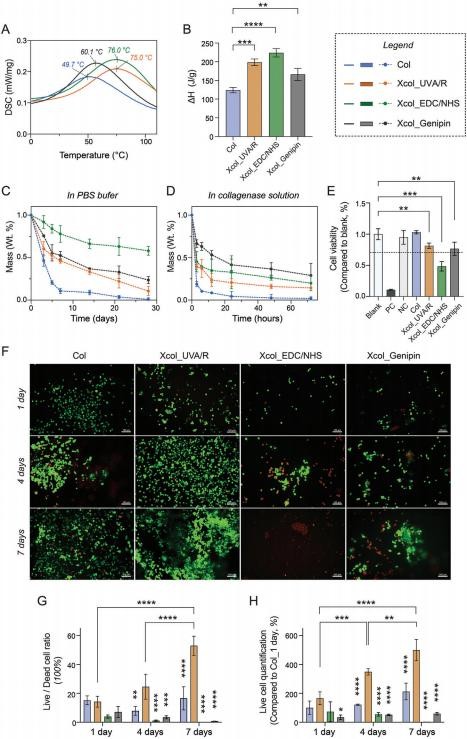

Les mesures de calorimétrie à balayage diérentiel (DSC), représentées à la Figure 5A,B, ont fourni des informations essentielles sur la stabilité thérapeutique des matrices de collagène. La température de dénaturation (Tm), observée comme un pic sur les courbes DSC, marque le point de transition où la triple hélice de collagène commence à se dérouler en raison de la rupture des liaisons hydrogène stabilisatrices. Cet événement thermique s'accompagne de l'absorption de la chaleur, qui est mesurée quantitativement comme le changement d'enthalpie (ΔH).

Dans notre étude, une élévation notable de la Tm a été enregistrée pour les échantillons de collagène réticulés. Plus précisément, Xcol_UVA/R et Xcol_EDC/NHS montrent des valeurs de TM à 75 et 76,0 °C respectivement, indiquant une stabilité thermique renforcée potentiellement propice au maintien de l'intégrité structurelle à des températures physiologiques. Xcol_Genipin, bien qu'affichant une Tm plus faible à 60,1 °C, présente toujours une résistance thermique accrue par rapport au collagène non réticulé. Les modifications enthalpiques (ΔH) associées au processus de dénaturation, telles que représentées à la Figure 5B, renforcent davantage ces résultats, Xcol_UVA/R et Xcol_EDC/NHS démontrant une absorption substantielle de chaleur, reflétant l'énergie nécessaire pour perturber la structure du collagène renforcée due au réticulation. Ces caractéristiques thermodynamiques impliquent que la réticulation apporte une stabilité supplémentaire aux matrices de collagène, cruciale pour leur performance sous contrainte thermique in vivo.

2.3.5. Résistance à la dégradation

Notre étude s'est étendue à une analyse comparative de dégradation de matrices de collagène réticulées dans des conditions physiologiquement pertinentes utilisant des lutions salines tamponnées phosphate (PBS) et collagénase (Figure 5C,D). Le profil de dégradation de Xcol_UVA/R était particulièrement convaincant, présentant une résistance comparable à celle des matrices chimiquement réticulées, marquant ainsi une amélioration significative par rapport au collagène non réticulé. Cette observation est cruciale, car elle est la première à comparer directement la résistance à la dégradation du collagène reticulé UVA/R avec les variantes chimiquement réticulées. Xcol_EDC/NHS a montré une durabilité exceptionnelle dans le PBS, conservant plus de 60 % de sa masse après 30 jours, ce qui témoigne de son potentiel pour des applications où une stabilité prolongée est primordiale. Le collagène réticulé génipine-reticulé a également montré une résistance remarquable dans les solutions de collagénase, ce qui suggère son adéquation pour des environnements à dégradation enzymatique active.

Cependant, la robustesse de ces matrices chimiquement réticulées soulève des inquiétudes dans le contexte de l'ingénierie tissulaire, où la cinétique de dégradation de l'échafaudage doit être synchronisée avec la régénération tissulaire. [75] Les biomatériaux qui se dégradent trop lentement peuvent interrompre le processus délicat de formation de nouveaux tissus, potentiellement en interférant avec la migration cellulaire, la vascularisation et le processus naturel de remodelage du tis-sue. [30] De plus, la présence persistante de matériaux non dégradés peut provoquer une réponse inflammatoire soutenue, ce qui peut nuire aux résultats de la cicatrisation. [31] Dans l'ingénierie tis-sue, le biomatériau idéal doit fournir un soutien initialement mécanique mais céder progressivement sa place aux tis-sue nouvellement formés. Par conséquent, il est essentiel d'optimiser le taux de dégradation afin d'assurer une transition sans couture de l'échafaudage vers le tissu natif. Nos découvertes soulignent la nécessité d'une approche nuancée de la conception des échafaudages à base de collagène, visant un équilibre délicat qui favorise la réparation initiale des tissus et permette par la suite l'intégration des tissus naturels sans provoquer d'inflammation chronique ni d'autres réactions négatives.

2.3.6. Test de cytotoxicité in vitro

La biocompatibilité de nos matrices de collagène a été évaluée via le test CCK-8 utilisant des fibroblastes L929, en suivant les lignes directrices DIN EN ISO 10993–5 : 2009 et DIN EN 10993-12 : 2021. La norme postule que les biomatériaux ne devraient pas réduire la viabilité cellulaire en dessous de 70 % du témoin pour être considérés comme biocompatibles. Comme montré à la Figure 5E, les matrices de collagène réticulées, notamment Xcol_EDC/NHS, présentaient une viabilité cellulaire réduite, suggérant une cytotoxicité potentielle due à des agents ou sous-produits résiduels de réticulation. En revanche, Xcol_UVA/R a dépassé le seuil de biocompatibilité avec une viabilité supérieure à 80 %, ce qui indique son adéquation pour des applications en ingénierie tissulaire grâce à son équilibre favorable entre stabilité et dégradation.

Figure 5.  Caractérisation des matrices de collagène et évaluation biologique in vitro. A) Courbes différentielles de calorimétrie à balayage (DSC) illustrant les transitions thermiques des matrices de collagène, marquées par des températures de pic (Tm). B) Modifications de l'enthalpie (ΔH) lors de la dénaturation des matrices de collagène. Perte de masse lors de la dégradation in vitro dans la solution de solution de solution de sérum tamponné phosphate (PBS) et de D) solution de collagénase. E) Test de cytotoxicité in vitro utilisant des fibroblastes L929 via test CCK-8, conformément à la norme ISO 10993–5. F) Images représentatives par microscopie laser confocale (CLSM) de coloration vivante-morte (Calcein-PI) de cellules L929 cultivées sur des échafaudages de collagène à 1, 4 et 7 jours après la sémination. G) Analyse quantitative du ratio cellules vivantes/mortes, dérivée des images CLSM, utilisant le logiciel ImageJ pour la quantification des cellules. H) Quantification des cellules vivantes, mettant en lumière la viabilité et la prolifération cellulaires tout au long de la période d'étude. L'évaluation statistique des parties (G) et (H) a été réalisée à l'aide d'ANOVA pour des comparaisons multiples à différents moments temporels, avec des comparaisons spécifiques entre le groupe Xcol_UVA/R et les autres groupes. (Les barres d'échelle dans les images de coloration vivantes correspondent à 100 μm. Calcein en vert, PI en rouge).

La coloration des morts-vivants (Figure 5F) avec son analyse quantitative ultérieure (Figure 5G,H) a également mis en lumière la performance supérieure de la Xcol_UVA/R, qui favorisait la survie et la prolifération cellulaires. Initialement, au premier jour, les ratios vivants/morts pour les groupes Col et Xcol_UVA/R étaient comparables, corroborant les résultats du test de cytotoxicité d'extraction illustré à la Figure 5E. Cependant, à mesure que la culture progressait aux jours 4 et 7, le chaffold Xcol_UVA/R a démontré sa supériorité avec une viabilité et une prolifération cellulaires significativement accrues, probablement attribuables à ses attributs biomécaniques. Tandis que l'échafaudage de collagène non réticulé, bien que biocompatible, ne présentait pas l'intégrité structurelle nécessaire à des interactions cellulaires-matériaux optimales, comme en témoigne sa performance à 4 et 7 jours. En revanche, les matrices de collagène entrecroisées avec EDC/NHS et génipine ont montré des ratios de cellules vivantes diminués tout au long de l'étude, ce qui pourrait susciter des inquiétudes quant à leurs profils de cytotoxicité.

Nos analyses complètes, couvrant les profils enzymatiques, la résistance mécanique, la stabilité thermique et la résistance à la dégradation, lorsqu'elles sont juxtaposées à des évaluations de cytotoxicité in vitro, révèlent une évaluation multifacette des matrices de collagène réticulées pour des applications biomédicales. Xcol_UVA/R se distingue par son profil équilibré ; Il présente une stabilité thermique et une résistance à la dégradation comparables à des contreparties chimiquement réticulées, maintenant l'intégrité structurelle sous des conditions physiologiques tout en soutenant une viabilité cellulaire robuste et des interactions cellule-matériau favorables.

Les résultats de la digestion enzymatique, indiquant une dégradation réduite dans les échantillons réticulés, s'alignent avec l'amélioration observée des propriétés mécaniques et thermiques, corroborant l'efficacité de la réticulation pour renforcer la résilience des ma-trix. Cependant, la robustesse mécanique et la réduction de la dégradabilité, comme on le voit inXcol_EDC/NHS et Xcol_Genipin, peuvent nuire à l'équilibre délicat nécessaire à la régénération tissulaire. Ces matrices présentent une dégradation enzymatique limitée et une résistance thermique accrue, mais cette durabilité pourrait parfois entraver le remodelage des tissus naturels, comme l'indique leur faible viabilité cellulaire.

Dans le domaine de l'ingénierie tissulaire, où la dégradation des plis d'échafaudage devrait ouvrir la voie à de nouveaux matériaux tissulaires, des matériaux comme Xcol_UVA/R qui assurent un équilibre optimal entre stabilité et dégradabilité sont préférés. Ils facilitent les fonctions cellulaires sans déclencher de réponse inflammatoire prolongée, améliorant ainsi les résultats de guérison. En résumé, le choix de la méthode de réticulation a un impact profond sur la performance de l'échafaudage, l'échafaudage UVA/R émergeant comme une approche prometteuse pour créer des échafaudages biocompatibles, stables mais dégradables, propices à des applications réussies en ingénierie tissulaire.

2.4. Évaluation histologique des implants sous-cutanés

L'exceptionnelle biocompatibilité et l'ostéoconductivité de la colla-gen en font une pierre angulaire pour les applications de greffe osseuse. Cependant, son utilité a historiquement été limitée par la stabilité biomécanique. Grâce à l'application d'un procédé innovant de réticulation UVA/R, nous avons réussi à résoudre cette limitation, renforçant de manière significative la stabilité mécanique de nos replis de collagène. L'intégration de substituts osseux inorganiques (BS), tels que l'hydroxyapatite et le β-TCP, fournit le soutien mécanique nécessaire à un remodelage osseux à long terme, tout en manquant des composants ECM cruciaux pour les interactions cellulaires précoces et la dégradabilité des replis du chaf.

Notre échafaudage composite injectable innovant avec matrice de collagène réticulée UVA/R et BS, est donc conçu pour optimiser à la fois l'engagement initial des cellules et le remodelage osseux durable. Grâce à des évaluations sous-cutanées et des évaluations histologiques détachées des échafaudages implantés, nous avons atteint une compréhension nuancée de l'intégrité des matériaux et de la dynamique de la réponse à la tire. Cela inclut une analyse approfondie des réactions tissulaires, notamment des réponses immunitaires, afin de déterminer la biocompatibilité et d'en tirer des informations cruciales pour de futures applications. Cette approche méthodique souligne notre engagement à explorer de manière acharnée l'interaction entre nos matrices conçues et nos systèmes biologiques.

2.4. 1. Analyse des réactions tissulaires

La coloration Pentachrome de Movat est une technique histologique polyvalente qui marque distinctement divers composants du tissu connétitif, facilitant leur différenciation dans les sections histologiques. Dans cette étude, la coloration pentachrome de Movat a été analysée pour distinguer visuellement et analyser semi-quantitativement la distribution de GAG et de collagène dans les sections tissulaires, révélant les comportements distincts des échafaudages à collagène non réticulé et UVA/R implantés (BS-Col et BS- Xcol_UVA/R) dans l'environnement tissulaire (Figure 6A–C). Au 10e jour post-implantation, les deux groupes ont montré des matrices de collagène dans les lits d'implantation (Figure 6B).

Notamment, le groupe BS-Xcol_UVA/R a démontré une adhésion remarquable à la surface de substitution osseuse, contrairement à la ma-trix faiblement associée observée dans le groupe BS-Col, suggérant une stabilité matricielle potentiellement accrue conférée par le processus de réticulation UVA/R. L'analyse quantitative a corroboré ces résultats, indiquant une teneur en collagène plus élevée dans les sites d'implantation BS-Xcol_UVA/R comparée au BS-Col (Figure 6C), ce qui pourrait prouver l'effet profond de la réticulation sur l'intégrité de la matrice. Au fur et à mesure que la formation tissulaire progressait, les niveaux initialement similaires de gly-cosaminoglycane (GAG) ont pris une tournure conséquente, montrant une diminution au fil du temps, suggérant une réponse tissulaire continue, une activité cellulaire et un processus dynamique de remodelage de la matrice au fil du temps.

Au 30e jour, le groupe BS-Xcol_UVA/R a montré une remarquable rétention de la teneur en collagène, la matrice persistant autour des surfaces de substitut osseux. Cette présence soutenue, validée par une analyse quantitative, a mis en lumière les effets durables de la réticulation UVA/R sur la stabilité matricielle. (Figure6C) Le tissu des échafaudages avait mûri, comme en témoigne l'augmentation de la vascularisation dans les deux groupes. Cependant, un profil immunitaire distinct a été observé ; le groupe BS-Col montrait une prévalence plus élevée de macrophages et de cellules géantes multinucléées, suggérant une réponse continue à la dégradation de l'échafaudage.

2.4.2. Évaluation de la réponse immunitaire

Notre exploration histologique des réponses immunitaires aux sites d'implantation sous-cutanée a révélé des interactions nuancées entre les défenses de l'hôte et les composites implantés à base de matrice de collagène. Au début, au 10e jour, les macrophages pro-inflammatoires positifs au CD11c étaient visibles autour des implants.

Figure 6.  Réaction tissulaire in vivo et réponse immunitaire aux matériaux à base de matrice de collagène : BS-Col et BS-Xcol_UVA/R. A) Illustration schématique représentant le matériau composite injectable composé de matrice de collagène et de substitut osseux (BS), implanté sous-cutané dans une souris BALB/c.

B) Images histologiques représentatives des zones d'implantation de BS-Col et BS-Xcol_UVA/R aux jours 10 et 30 post-implantation en utilisant la coloration Pen-tachrome de Movat. C) Quantification du Pentachrome de Movat via analyse de déconvolution des couleurs à l'aide d'ImageJ. Jaune-vert = collagène, vert-bleu = glycosaminoglycane (GAG). Présenté en pourcentage de la surface totale tachée. D) Images immunohistochimiques représentatives des sous-types de macrophages pro-inflammatoires (CD11c) et anti-inflammatoires (CD163) dans les zones d'implantation des groupes respectifs. E) Analyse histomorphométrique (quantitative) des sous-types de macrophages positifs CD11c et CD163 positifs dans les zones d'implantation des groupes respectifs à l'aide d'ImageJ. Étoiles noires = substitut osseux (BS), étoiles rouges = vaisseaux nouvellement formés, triangle orange = collagène, triangle vert = cellules géantes multinucléaires, triangle jaune = cellules CD11c-positives, triangle bleu = cellules CD163-positives. Barre-échelle = 100 μm.

Dans les deux groupes, avec moins de macrophages anti-inflammatoires positifs au CD163 présents en périphérie (Figure 6D). Les évaluations quantitatives (Figure 6E) ont davantage délimité le paysage immunitaire, montrant une prédominance des macrophages M1 (CD11c- positifs) sur ceux M2 (CD163-positifs) dans le groupe BS-Col, avec des décomptes cellulaires de 153,3 ± 29,0 cellules/cm2 et 50,0 ± 14,7 cellules/cm2, respectivement. En revanche, le groupe BS-Xcol_UVA/R présentait moins de macrophages M1 (122,0 ± 30,5 cellules/cm2) et une incidence plus élevée de macrophages M2 (79,9 ± 24,2 cellules/cm2), suggérant une réponse pro-inflammatoire modérée.

Au 30e jour, un changement perceptible de la polarisation des macrophages a été observé. Le groupe BS-Col a maintenu une forte expression de CD11c (173,0 ± 42,1 cellules/cm2) à la zone de l'implant, avec une expression limitée de CD163. En revanche, le groupe BS-Xcol_UVA/R a montré une augmentation notable des macrophages anti-inflammatoires positifs CD163 (115,0 ± 23,9 cellules/cm2) et une reduction de l'expression de CD11c (76,5 ± 17,9 cellules/cm2), comme quantifié dans la Figure 6E. Ce changement indique une inclinaison significative vers un phénotype anti-inflammatoire dans le groupe BS-Xcol_UVA/R, avec un écart frappant par rapport au milieu pro-inflammatoire persistant du groupe BS-Col.

L'évaluation histologique des implants sous-cutanés fournit des preuves convaincantes de l'efficacité du produit de réticulation UVA/R pour renforcer la biostabilité et l'intégration des matrices de collagène dans un milieu biologique.   Une présence précoce de macrophages pro-inflammatoires, passant à un profil anti-inflammatoire dans le groupe BS-Xcol_UVA/R, indique une réponse immunitaire aiguë typique, essentielle à la cicatrisation des plaies et à l'intégration de l'implant. La réduction de la dégradation et la présence de collagène oxydé en tyrosine (DOPA) après traitement UVA/R contribuent probablement de manière synergique aux effets anti-inflammatoires. La DOPA, qui était également l'un des produits présents dans les peptides contenant de la tyrosine après le traitement UVA/R (Figure 3B), joue un rôle important dans la réduction de l'inflammation, améliorant potentiellement la biocompatibilité des échafaudages collagénés.

Cela ouvre des voies pour de nouvelles recherches sur les biomatériaux photochimiquement réticulés en ingénierie tissulaire et médecine régénérative, notamment pour comprendre et exploiter ces mécanismes pour contrôler les résponsions immunitaires dans l'intégration clinique et la fonctionnalité des implants. Bien que notre étude offre des analyses complètes sur la biocompatibilité et les propriétés mécaniques, les recherches futures intégrant l'analyse de génération de secondes harmoniques (SHG) pourraient offrir une compréhension supplémentaire des changements ultrastructurels de la fibrillarité colla-gén, enrichissant notre exploration du collagène réticulé photochimiquement pour l'ingénierie tissulaire et la médecine régénérative.

Le procédé optimisé de réticulation UVA/R améliore l'intégration de nos échafaudages de col-lagen avec les matériaux BS, créant une solution très efficace pour la greffe osseuse. Cette approche innovante renforce non seulement la stabilité biomécanique, mais maximise également la biocompatibilité du matériau composite, le rendant particulièrement adapté aux applications cliniques. En incorporant des matériaux inorganiques dans la matrice du collagène, nous répondons au besoin essentiel d'un soutien mécanique durable, essentiel à la réussite de la régénération et du remodelage osseux. De manière cruciale, notre méthode renforce les interactions initiales cellule-échafaudage, un élément clé de l'ingénierie tissulaire, tout en fournissant le soutien mécanique essentiel à la régénération osseuse.

Au-delà de la régénération osseuse, la polyvalence du collagène reticulé UVA/R s'étend à un large éventail d'applications. Il sert de matériau fondamental pour la réparation du cartilage, où sa capacité à soutenir l'adhésion et la prolifération des chondrocytes peut être cruciale. En cicatrisation, son excellente biocompatibilité et son environnement productif pour la migration cellulaire accélèrent la réparation tissulaire.

Pour l'ingénierie vasculaire des tissus, l'échafaudage soutient la croissance des cellules endothéliales et musculaires lisses, essentielles à la formation de vaisseaux sanguins fonctionnels.  Dans la régénération nerveuse, l'échafaud peut guider la croissance des neurites, offrant une voie prometteuse pour la réparation des lésions nerveuses. De plus, les taux de dégradation adaptés du matériau et leur compatibilité avec divers agents bioactifs en font un excellent candidat pour la délivrance ciblée de médicaments et les systèmes de libération contrôlée.

Pour exploiter pleinement le potentiel de ces matériaux en milieu clinique, une compréhension plus approfondie des mécanismes sous-jacents est essentielle. Les technologies avancées d'imagerie et de spectroscopie joueront un rôle crucial dans cette exploration, offrant des éclairages sur l'interaction de l'échafaudage avec les tissus biologiques et son impact sur le comportement cellulaire. Cette compréhension approfondie est essentielle pour adapter les matériaux aux besoins spécifiques des différentes applications de la médecine régénérative, garantissant des résultats optimisés pour la réparation et la régénération tissulaire.

3. Conclusion et perspectives

L'interaction complexe entre la complexité de la molécule de collagène et le mystérieux processus de réticulation photo-chimique UVA/riboflavine (UVA/R) est une énigme fascinante que notre étude a habilement démêlée. Notre enquête approfondie sur le mécanisme de réticulation du collagène utilisant six peptides synthétiques sélectionnés en strates a permis de fournir des perspectives remarquables.  Le HPLC ET LC-MS révèlent constamment une préférence pour la ty-rosine parmi les acides aminés, une révélation qui fait progresser notre compréhension de la technique largement utilisée de réticulation UVA/R, en particulier en ophtalmologie.

Le ciblage préférentiel de la tyrosine éclaire les voies moleculaires spécifiques impliquées dans la stabilisation du collagène induite par les UV. Nos résultats soulignent le rôle de la tyrosine dans la réticulation induite par UV, et le groupe phénol dans la tyrosine est également connu pour être sensible à la photo-activation, offrant des strates d'ingénierie potentielles pour les biomatériaux artificiels ou fonctionnalisés. Au-delà de la datation des mécanismes de la réticulation UVA/R, les résultats suggèrent un rôle crucial de la tyrosine dans la conception et l'évaluation des biomatériaux à base de collagène et incitent à une réévaluation des matériaux existants, en particulier ceux modifiés chimiquement en raison de la réticulation dominée par la tyrosine, soulevant des questions pertinentes tant pour les demandeurs que pour les agences réglementaires.

L'approche avancée présentée dans cette étude préconise également la nécessité de réévaluer et d'optimiser la technique de réticulation UVA en se concentrant sur la maximisation de la contrôlabilité de la réaction, comme l'implication de résidus de tyrosine définis dans le processus par des conditions de réaction contrôlées. Grâce au développement de peptides synthétiques reflétant des sites potentiels de réticulation, nous avons découvert l'influence cruciale des résidus de tyrosine sur le mécanisme de réticulation, en particulier ceux situés dans des régions non hélicoïdales, vitales pour augmenter les propriétés mécaniques. Nos études in vivo sur des souris BALB/c ont confirmé la biocompatibilité et l'efficacité fonctionnelle du collagène reticulé UVA/R, en confirmant son potentiel supérieur en tant que biomatériau à usage thérapeutique.

Wu Xi Further Pharmaceutical Co., Ltd

Produits principaux

Micro palmitoyletanolamide (PEA) (CAS 544-31-0)

Trichlorhydrate de spermidine (CAS 334-50-9)

Ptérostilbène (CAS 537-42-8)

Luteolin (CAS 491-70-3)

Voglibose (CAS 83480-29-9) JP GMP

Mailbox:wuxifurther@gmail.com

Whatsapp : +86 18036885286
